aktief subwoofer filter

[SSassen]

@sevenup,

D'r is heel veel winst te boeken met je versterker ontwerp, misschien overwegen om nog een paar aanpassingen te maken?

[sevenup]

Leuk.
Waarom heb je er trouwens voor gekozen om de eindversterker zo'n hoge versterkingsfactor te geven? Ik neem aan dat de output van je sub-filter meer dan genoeg spanning kan leveren.

LTSpice geeft in die grafiek andere dB waardes aan bij verschillende input voltages. Weet niet helemaal hoe ik correct de gain kan bepalen.

[sevenup]

@sevenup,

D'r is heel veel winst te boeken met je versterker ontwerp, misschien overwegen om nog een paar aanpassingen te maken?

Daar heb ik wel oren naar, leer ik ook weer wat bij

[SSassen]

@sevenup,

D'r is heel veel winst te boeken met je versterker ontwerp, misschien overwegen om nog een paar aanpassingen te maken?

Daar heb ik wel oren naar, leer ik ook weer wat bij

Prima, gooi die .asc en evt. .libs eens in m'n mailbox (ssassen(at)hardwareanalysis(dot)com) dan zal ik d'r eens naar kijken.

[sevenup]

@sevenup,

D'r is heel veel winst te boeken met je versterker ontwerp, misschien overwegen om nog een paar aanpassingen te maken?

Daar heb ik wel oren naar, leer ik ook weer wat bij

Prima, gooi die .asc en evt. .libs eens in m'n mailbox (ssassen(at)hardwareanalysis(dot)com) dan zal ik d'r eens naar kijken.

Mail gestuurd.

[ronnydepony]

Ben hier wel benieuwd naar

[ronnydepony]

Dacht bij mezelf; ondertussen voorlopig een frontje aanmaken bij Schaeffer :

Kostprijs :
180€ als ik zelf een paneeltje opstuur en 250€ als Schaeffer het frontpaneeltje moet leveren

[sevenup]

Dacht bij mezelf; ondertussen voorlopig een frontje aanmaken bij Schaeffer :


Kostprijs :
180€ als ik zelf een paneeltje opstuur en 250€ als Schaeffer het frontpaneeltje moet leveren

Haha, bijna 10 keer zo duur als het filtertje

[ronnydepony]

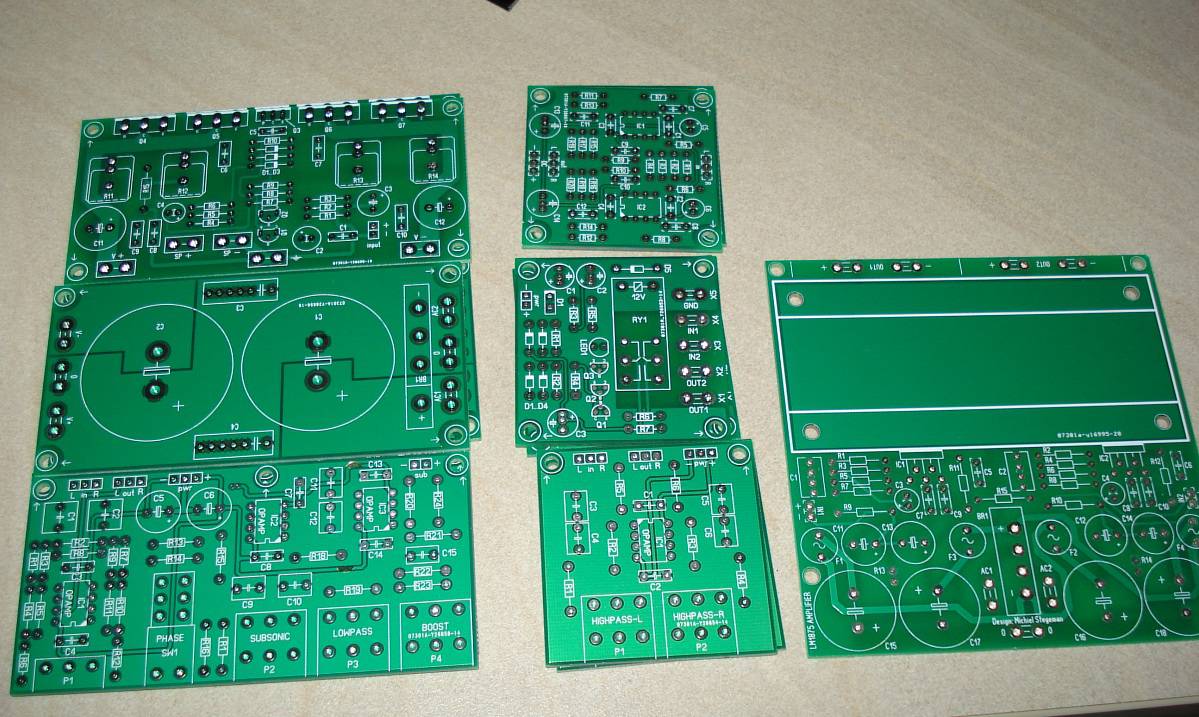

Vandaag de printjes afgehaald in het KIALA-punt te Lichtervelde :

Ziet er weer heel profi uit

[sevenup]

Dacht bij mezelf; ondertussen voorlopig een frontje aanmaken bij Schaeffer :


Kostprijs :
180€ als ik zelf een paneeltje opstuur en 250€ als Schaeffer het frontpaneeltje moet leveren

Waarom trouwens 2 keer highpass L/R ?

Je zou er ook 1 kunnen doen en L en R signaal van de verschillende SUB filter bordjes halen.

[ronnydepony]

Klopt, maar denk ik verkeerd dat het dan niet meer symmetrisch is in de lay-out

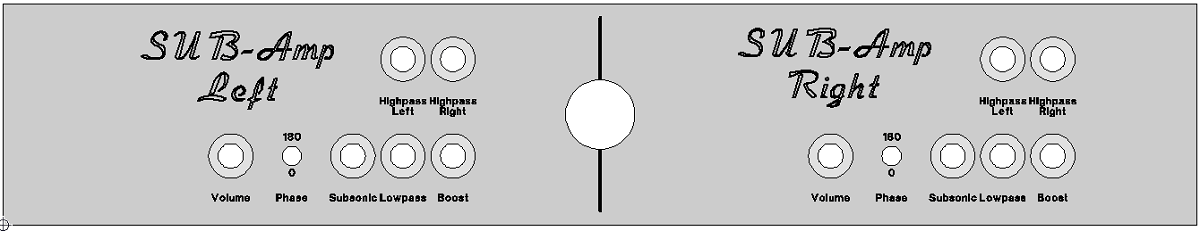

Trouwens, mijn proef klopte langs geen kanten, alle pots waren te ver uit elkaar, dus die streepjes en dergelijke eruit gehaald en zie hier het nieuwe resultaat :

4 mm front voor 98 €

[sevenup]

Klopt, maar denk ik verkeerd dat het dan niet meer symmetrisch is in de lay-out

Trouwens, mijn proef klopte langs geen kanten, alle pots waren te ver uit elkaar, dus die streepjes en dergelijke eruit gehaald en zie hier het nieuwe resultaat :

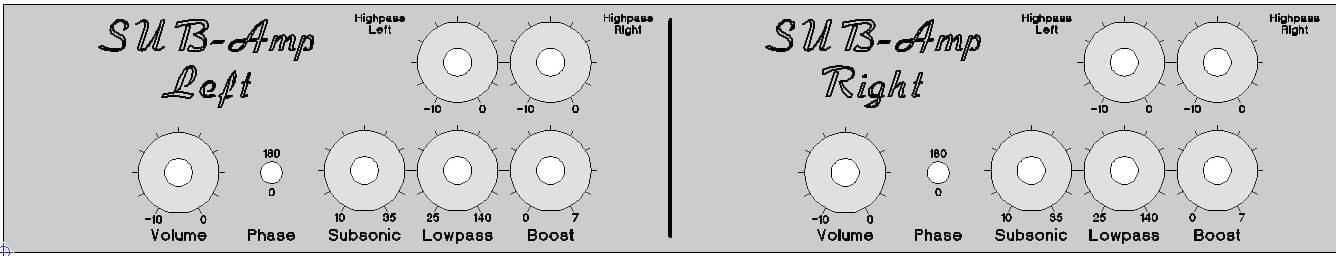

sub front 2.png

4 mm front voor 98 €

Je hoeft het highpass bordje niet te stapelen, je zou hem ook in lijn met de andere bordjes kunnen plaatsen, dan heb je vrije keuze.

[ronnydepony]

Heb ik ook bekeken, dan zijn de printjes niet symmetrisch uitgelijnd of ik zou alles moeten los schakelen van de print en via draden bevestigen.
Een beetje denkwerk kan nog zeker, bouw is niet voor 2016

[SuperR]

Klopt, maar denk ik verkeerd dat het dan niet meer symmetrisch is in de lay-out

Trouwens, mijn proef klopte langs geen kanten, alle pots waren te ver uit elkaar, dus die streepjes en dergelijke eruit gehaald en zie hier het nieuwe resultaat :

sub front 2.png

4 mm front voor 98 €

Je hebt straks 4 knoppen voor highpass uit. Is dat je bedoeling? Ik neem daarmee aan dat je maar 2 fronts gebruikt overigens.

[sevenup]

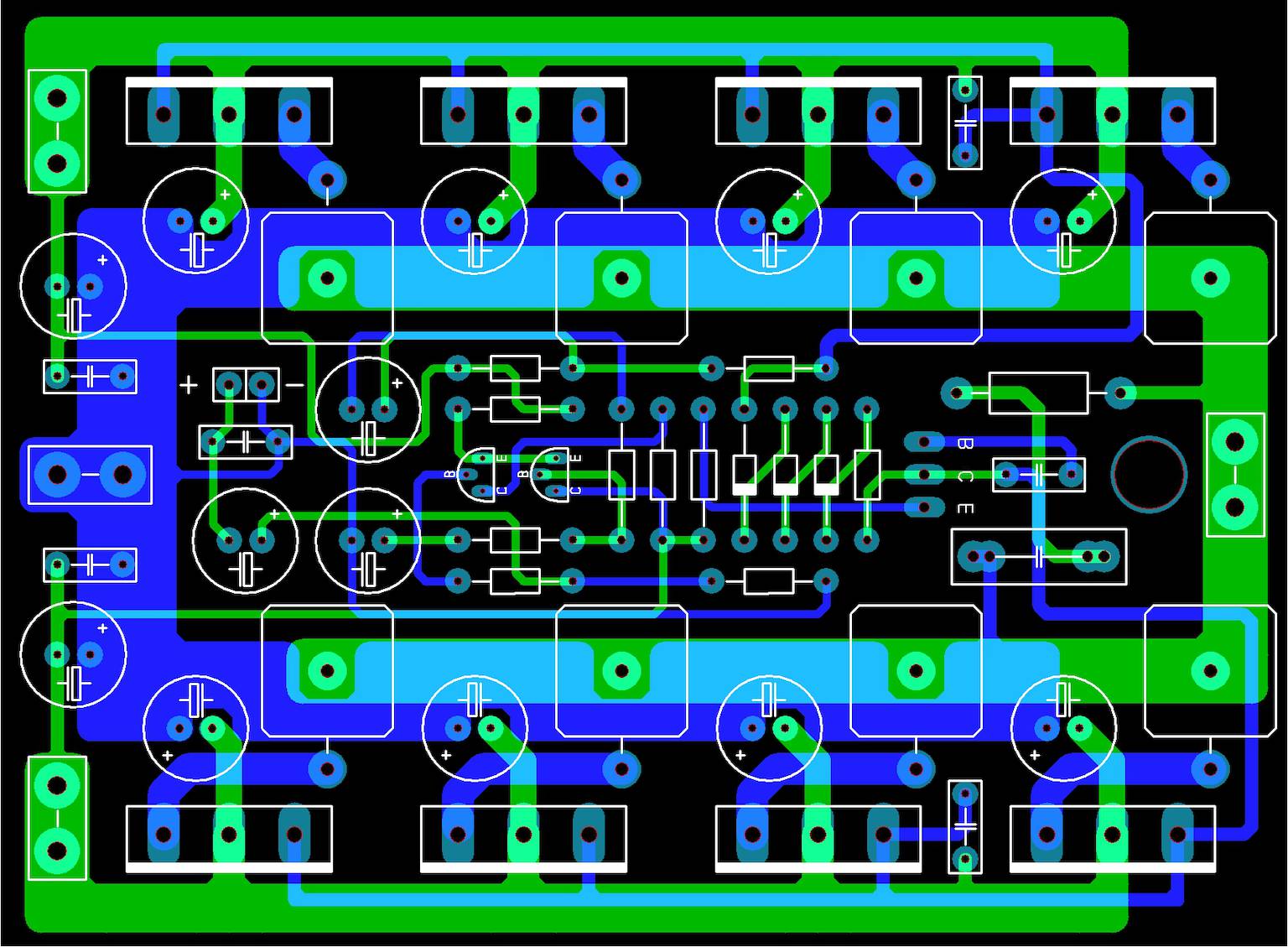

Nieuwe versie van de SUB AMP, more power

[ronnydepony]

Om hoeveel power spreken we dan ?
Is de voeding dan nog te gebruiken ?
En welke trafo ?

[sevenup]

Om hoeveel power spreken we dan ?
Is de voeding dan nog te gebruiken ?
En welke trafo ?

Vermogen rond de 280W in 4 Ohm, voeding wordt wel krap, elco's moeten minimaal 63V zijn, en dan past 2x10000uF er waarschijnlijk niet op. Trafo moet volgens mij 2x35V worden.

[sevenup]

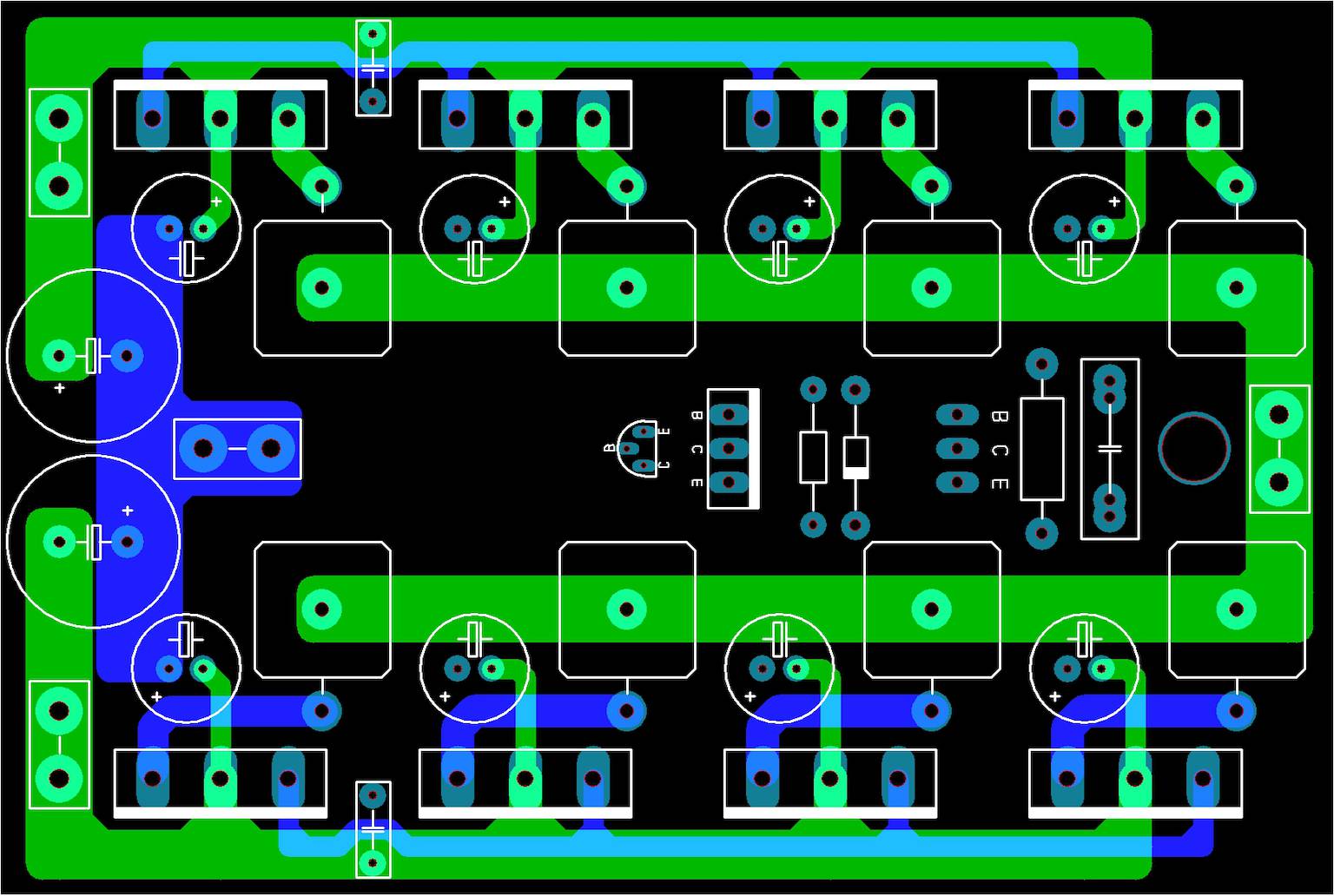

iets compacter

[sevenup]

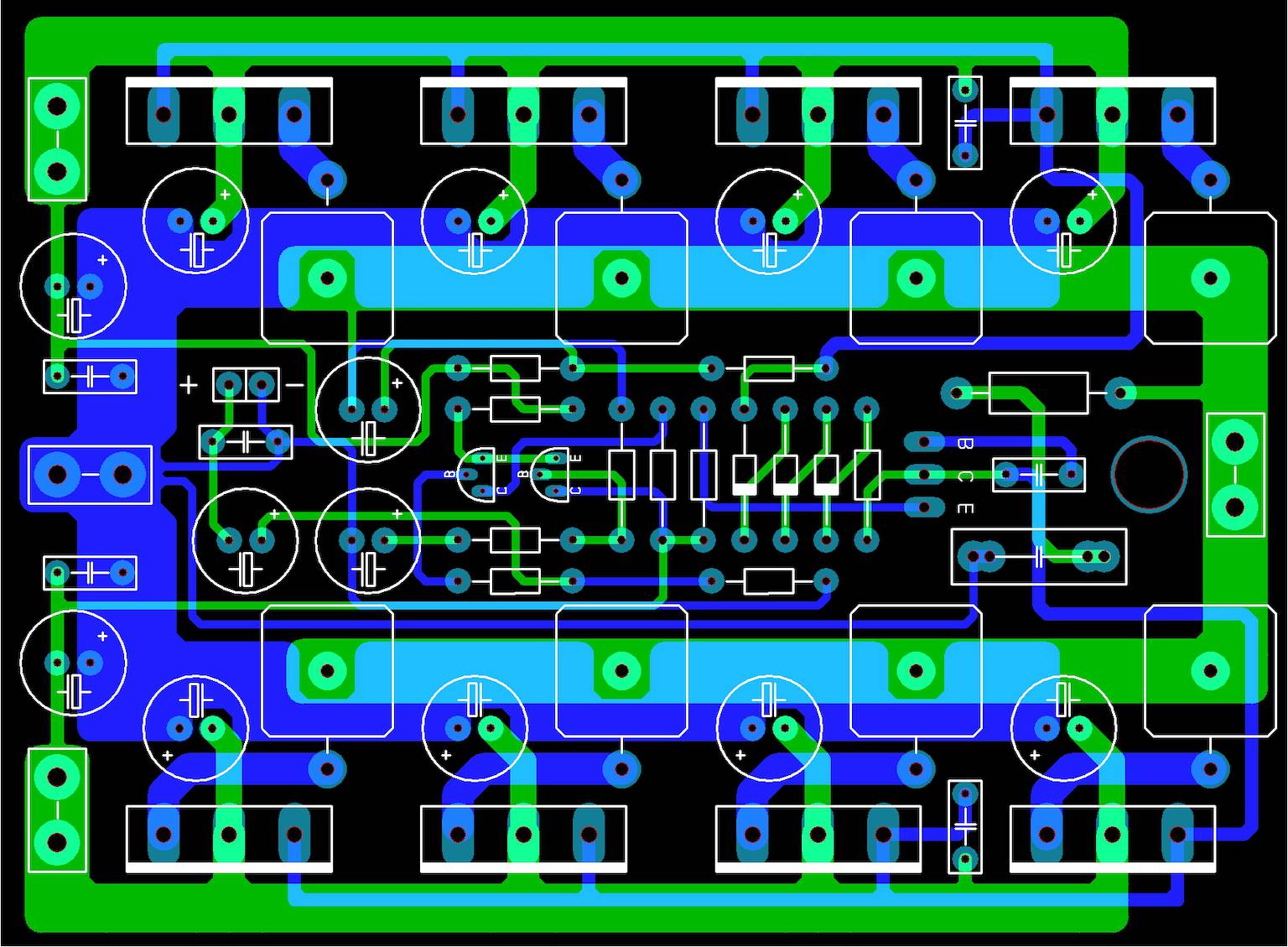

Iets verder...

[sevenup]

nog iets

[sevenup]

en nog iets

[sevenup]

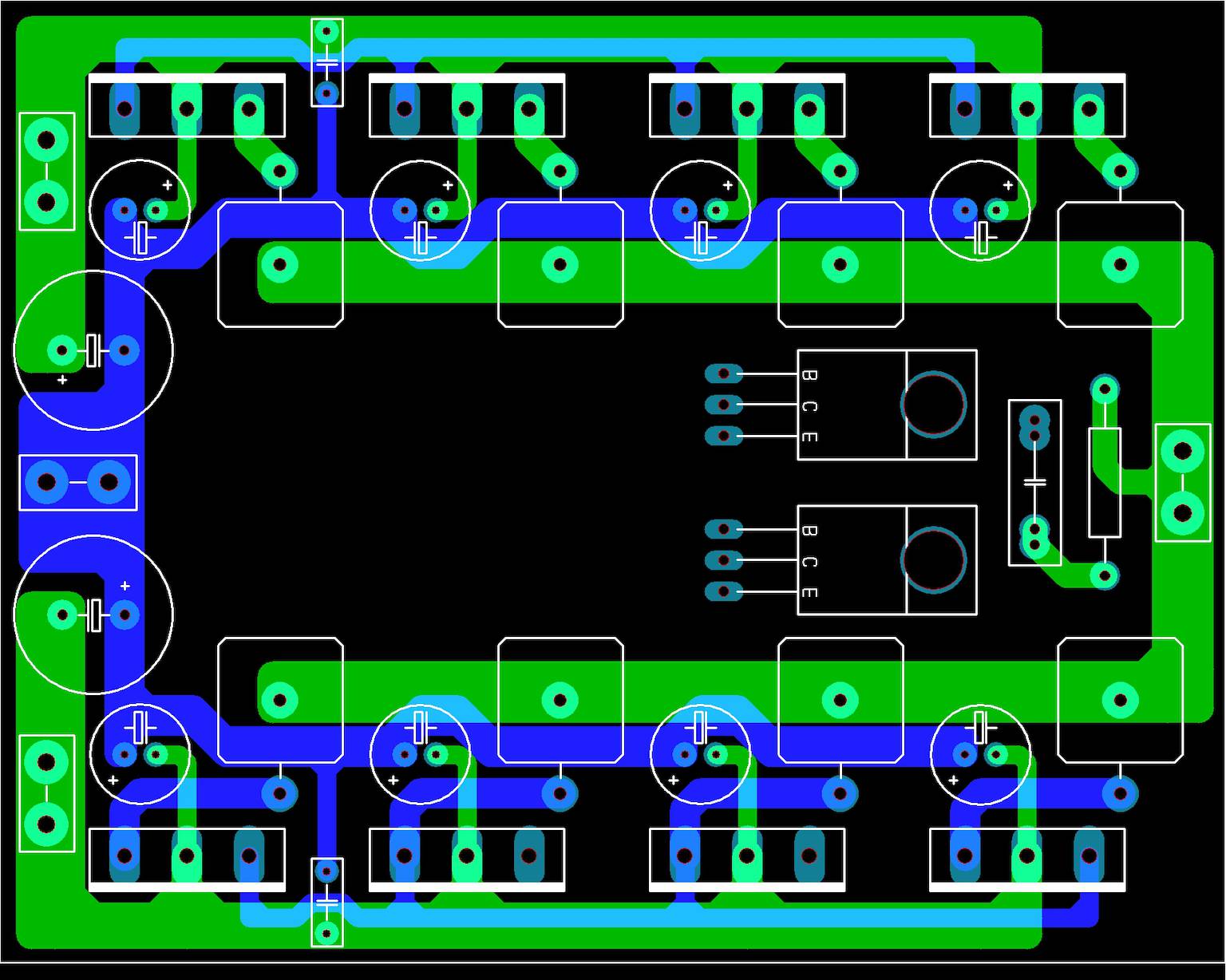

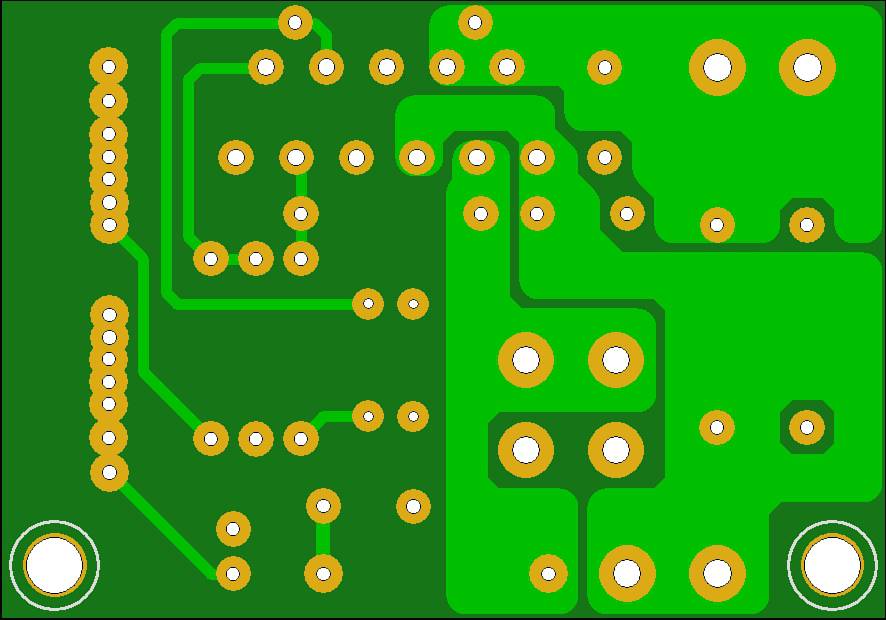

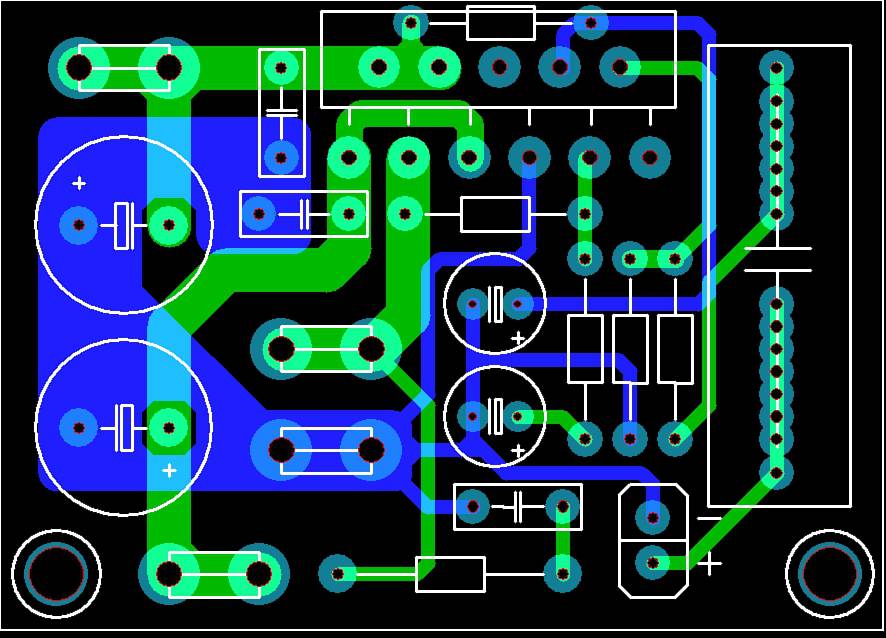

Had al een tijdje een half ontwerp liggen voor een LM3886 versterker pcb. Deze zou mooi te gebruiken zijn als mid/hoog versterker in grotere systemen of als sub versterker in kleine systemen. Beetje gefatsoeneerd en volgens mij redelijk compleet. Lekker compact met 50x35mm

[ronnydepony]

ziet er goed uit, worden de printjes ook beschikbaar ?

[sevenup]

ziet er goed uit, worden de printjes ook beschikbaar ?

Denk het wel een keer. Vermogen zit mooi tussen mijn LM1875 versterker en SUB versterker in. Hierdoor nog meer keus

[sevenup]

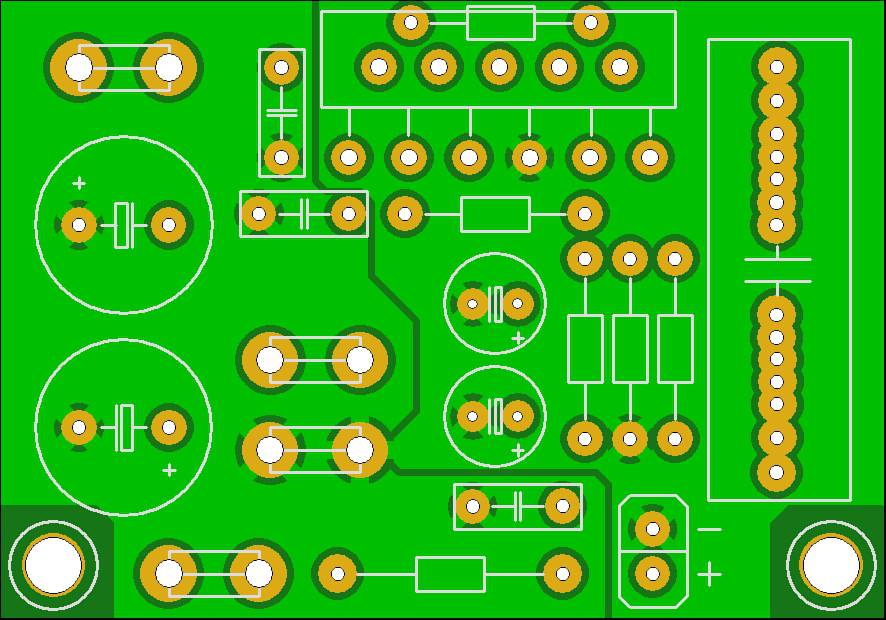

Zo goed als klaar
