Soundcraft Delta 200 Mengtafel

[ray5150]

Op eentje na, daar doet de peak-led niks. zal eens uitzoeken waar dat aan kan liggen, kan het ledje zijn, of de transistor die het aanstuurt.
Betreffende kanaal is er al uitgehaald en ligt inmiddels op de werkbank. qua audio is het kanaal verder in orde.

Gelukkig bleek dit een makkie om te repareren.

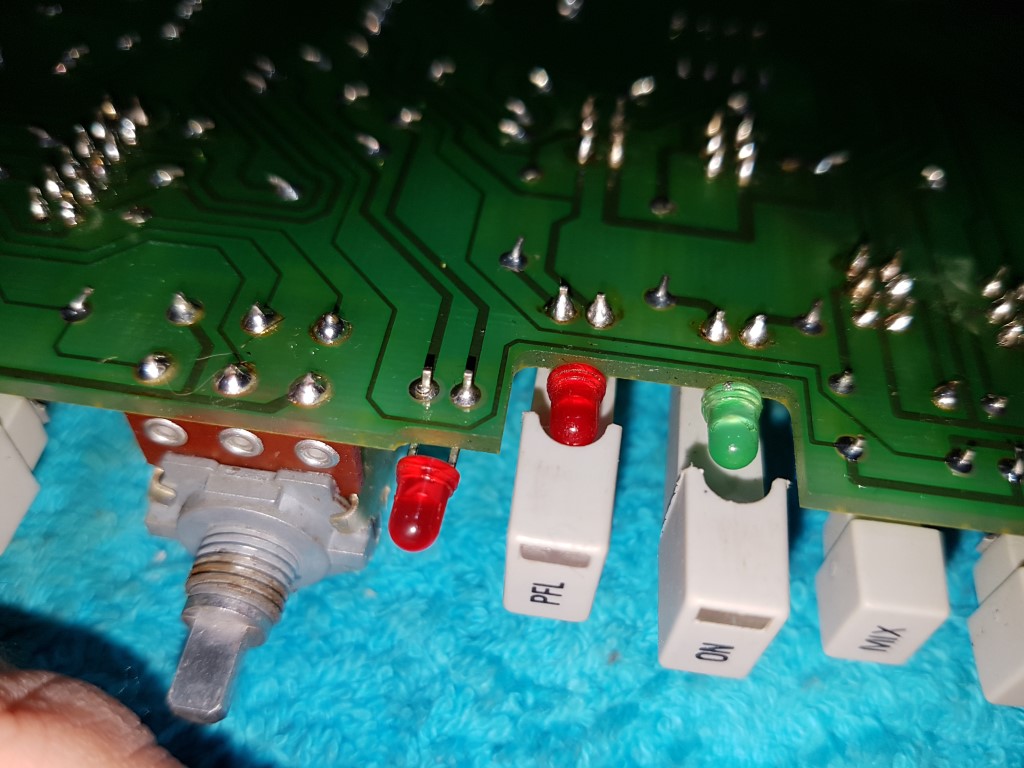

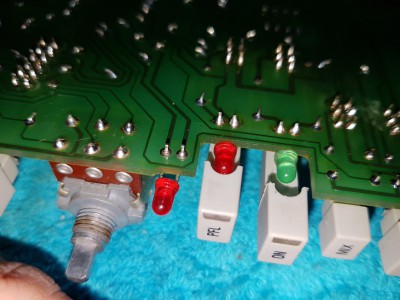

De linker rode LED, brakke soldering. ik zie d'r eens eentje over het hoofd. )

[ray5150]

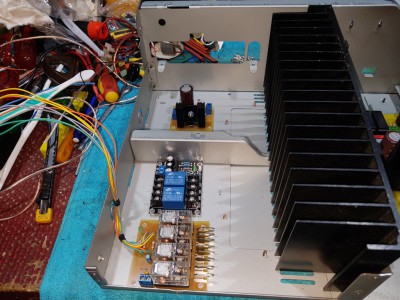

Weer wat opgeschoten met de versterker behuizing, bedrading aangebracht.

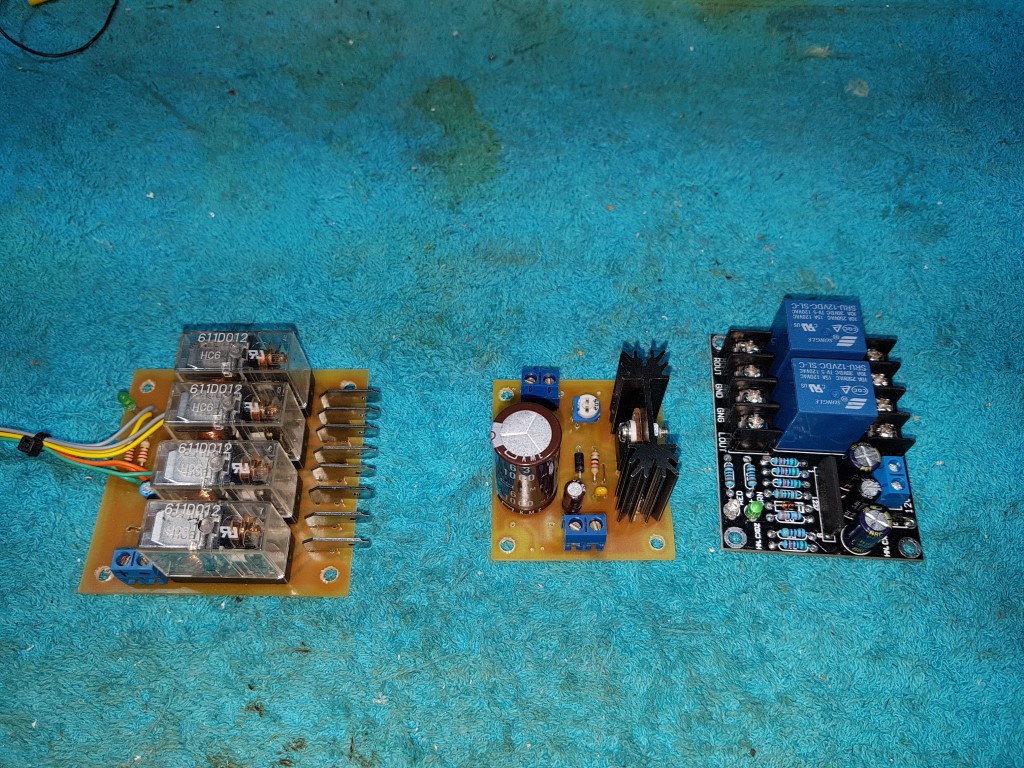

3 extra printjes komen erbij te zitten, van rechts naar links,
een upc1237 printje van Ebay voor DC protectie, in het midden een voedinkje rondom de TL783. deze geeft 12 VDC af.
De trafo heeft namelijk geen hulpwikkelingen, alleen 2 x 33 VAC.
het printje links met de 4 relais is omdat ik 2 paren luidsprekers wil kunnen schakelen met simpele SPST schakelaartjes.

En zo komen ze in de kast te zitten :

[Ah!buis]

En zo komen ze in de kast te zitten

Waar moet de bedrading langs, met dat koelgeval kastbreed

De linker rode LED, brakke soldering. ik zie d'r eens eentje over het hoofd.

Een foutje van 1 op hoeveel miljoen ?
Anne

[ray5150]

Tussen het koelblok en de bodem is ongeveer 1 centimeter ruimte.

[Pjotr]

Tot zover de avonturen van Trafo en Ledje

.....................
Ga je 'm zelf gebruiken of iemand anders naar de knoppen helpen
Anne

Misschien lees ik er overheen maar wat gaat het nou worden?

[ray5150]

Heb je het nu tegen mij, of Anne ?
Ik ben in ieder geval de eerste jaren niet van plan om de tafel weg te doen...

[Pjotr]

Heb je het nu tegen mij, of Anne ?
Ik ben in ieder geval de eerste jaren niet van plan om de tafel weg te doen...

Wat denk je zelf? Het is een vraag van Anne aan Jou! En ik herhaal de vraag omdat ik het ook wel leuk vind om te weten. Het is maar belangstelling hoor... Maar goed, je doet al dat werk om hem niet weg te hoeven doen. Ok

[ray5150]

Oh, sorry hoor. ik was ervan overtuigd dat ik mijn beweegredenen al voldoende had uiteengezet op pagina 1.

[Pjotr]

Sorry hoeft niet hoor Maar iets minder kribbig mag wel...

[John P]

We zijn allemaal een beetje van slag nu de Sint weer in het land is.

[Pjotr]

[Ah!buis]

Oh, sorry hoor. ik was ervan overtuigd dat ik mijn beweegredenen al voldoende had uiteengezet op pagina 1.

Blijkbaar niet Er zijn er dus al minstens twee die het begin allang weer vergeten zijn, is ook al zo'n heel end terug
Anne

[VintageHarry]

De weg erheen is ook een doel Mooie klus, Ray!

[ray5150]

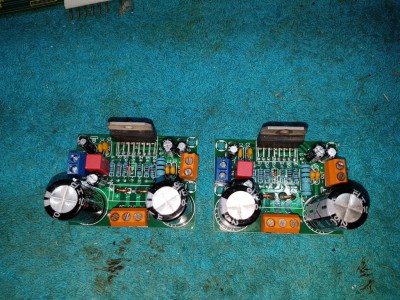

Een paar kleine wijzigingen aan de TDA printjes doorgevoerd, gelijkrichters verwijderd en overbrugd, en paar stevige printkroonstenen gemonteerd, en de ceramische ingangscondensator omgewisseld voor een MKT exemplaar van Wima.

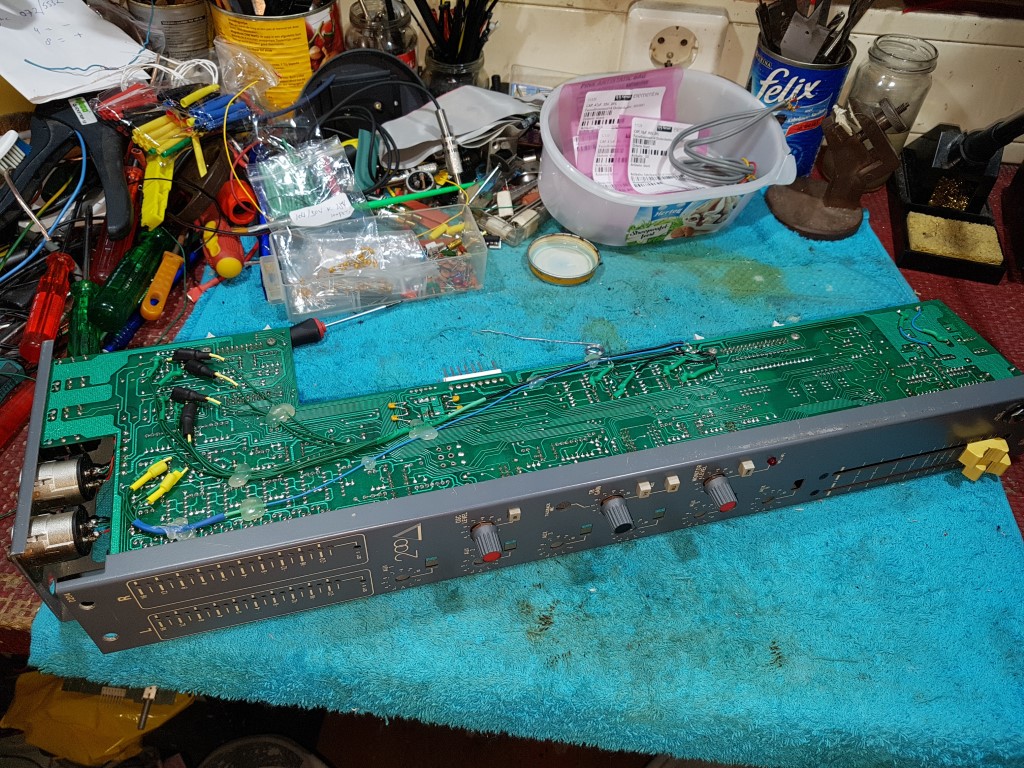

Inmiddels ligt ook de masterchannel op de werkbank.
Eigenaardig, volgens schema zouden de meeste opamps daarin de NE5532 moeten zijn, maar er blijken TL072 in te zitten.
Eerste stap is het (voorzichtig, want dubbelzijdige PCB ) omwisselen van de 30 jaar oude IC voetjes, daarna eens kijken hoe ik op een nette wijze wat ontkoppeling aan de voedingspinnen van de opamps kan toevoegen, die is nu marginaal.

[ray5150]

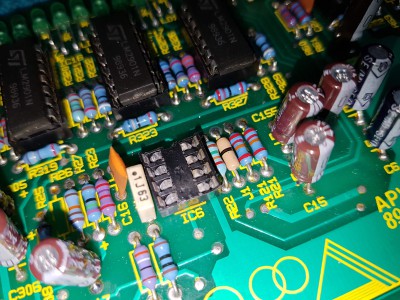

Inmiddels enkele IC-voetjes vervangen. dit moet zorgvuldig gebeuren aangezien het hier een vrij volgepropte dubbelzijdige PCB met doorgemetalisseerde soldeerpads betreft.
Eerst een foto van een oud voetje, er is best wel wat corrosie zichtbaar.

Deze word met de punt van de soldeerbout doormidden "gesneden" waardoor er 2 helften ontstaan.

Vervolgens via de onderzijde soldeertin afzuigen, per 4 pootjes, en dan heel voorzichtig wrikken zodat het halve voetje loskomt. \
Daarna schoonmaken met tandenborstel en schoonmaakmiddel en het nieuwe voetje plaatsen.

En dan nog een stuk of 10...

[ray5150]

En een behoorlijk aantal condensatortjes en elco's toegevoegd aan de voedingspinnen van een aantal IC-voetjes.
Het geheel in ster aangesloten op de massa pin.

Tevens een aantal TL072 omgewisseld voor de NE5532. dit geheel heeft tot resultaat dat de ruis een flink stuk afgenomen is.
Helaas is de osccilatie wel nog steeds aanwezig... ik krijg steeds meer de indruk dat het ergens een aardlus is. word vervolgd.

[ray5150]

Nee, dat was dus geen aardlus, ook geen slechte soldering of foute verbinding.
Je raad het nooit, instraling van een draadloze muis.
Hoe verzin je het...kwam er bij toeval achter.
De muis ligt normaal gesproken op de tafel met een matje eronder die op een plankje triplex gelijmd is.
Een metertje opzij gelgd, en de storing was ineens verdwenen. nu is het een heel goedkoop dingetje van een paar euro van Ebay dus best goed mogelijk dat de inwendige ontstoring niet helemaal optimaal is uitgevoerd.
Van de week maar eens even achter een leuke Logitech aan, denk dat die wat netter ontworpen zijn.

[ds23man]

Gewoon eentje pakken met een staartje....

[Shadow]

Ja idd, ik heb ook een gezonde hekel aan die dingen gekregen, lopen ook altijd weg enzo...

[ray5150]

Ik krijg nu een visioen van een T65 telefoon...

[Aaad]

Ja idd, ik heb ook een gezonde hekel aan die dingen gekregen, lopen ook altijd weg enzo...

Ze lopen inderdaad weleens uit zichzelf over het scherm heb ik gemerkt, ook Logitech.

Aad

[ray5150]

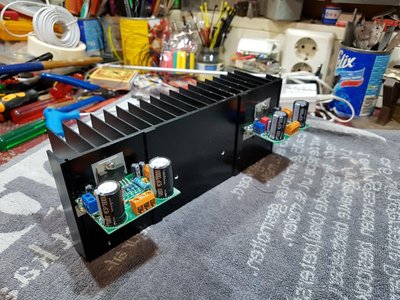

Hier ook maar weer eens mee verder. inmiddels een paar brackets van aluminium hoekprofiel gemaakt om de PCB's van de TDA7293 aan het koelblok te kunnen koppelen. anders had die alleen met de tab van het IC vastgezeten, en dat leek mij nou ook niet mechanisch een al te beste oplossing.

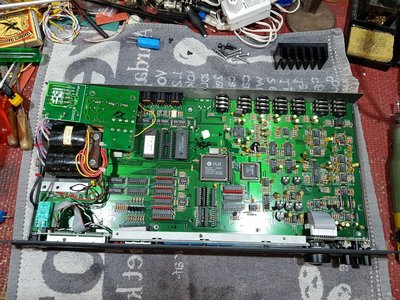

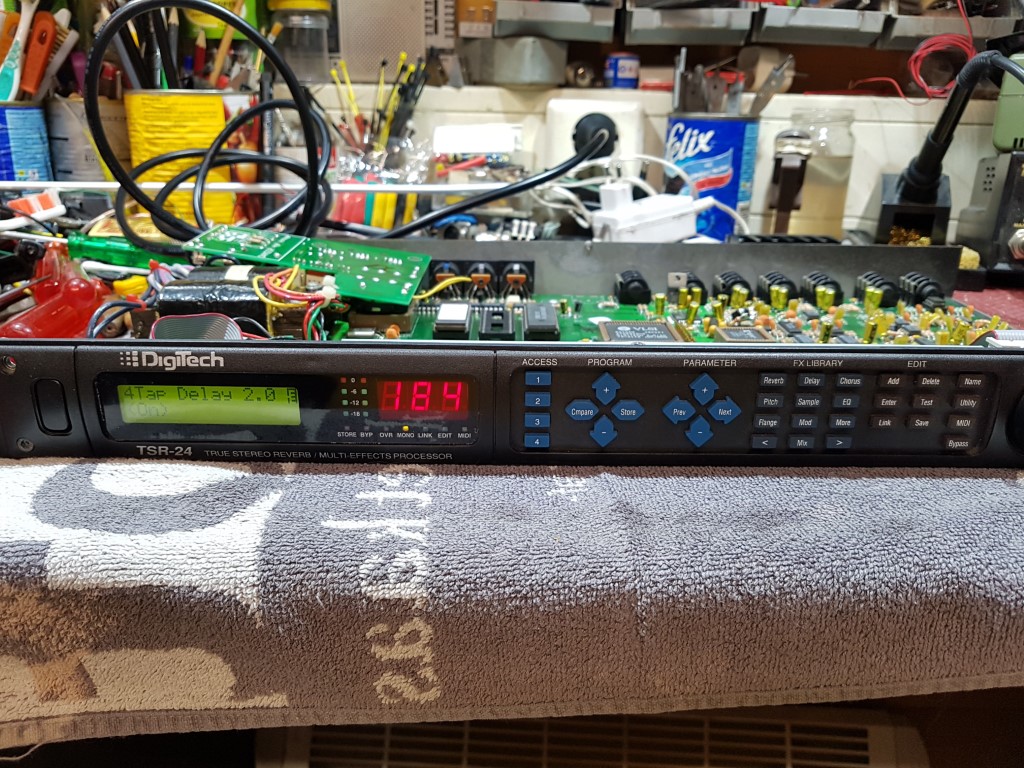

Ook staat er een nieuw (nou ja, een jaar of 25 oud.) speeltje op de werkbank. een Digitech TSR-24 effectprocessor. aardig serieus ding, was het topmodel toendertijd. veeel mogelijkheden.

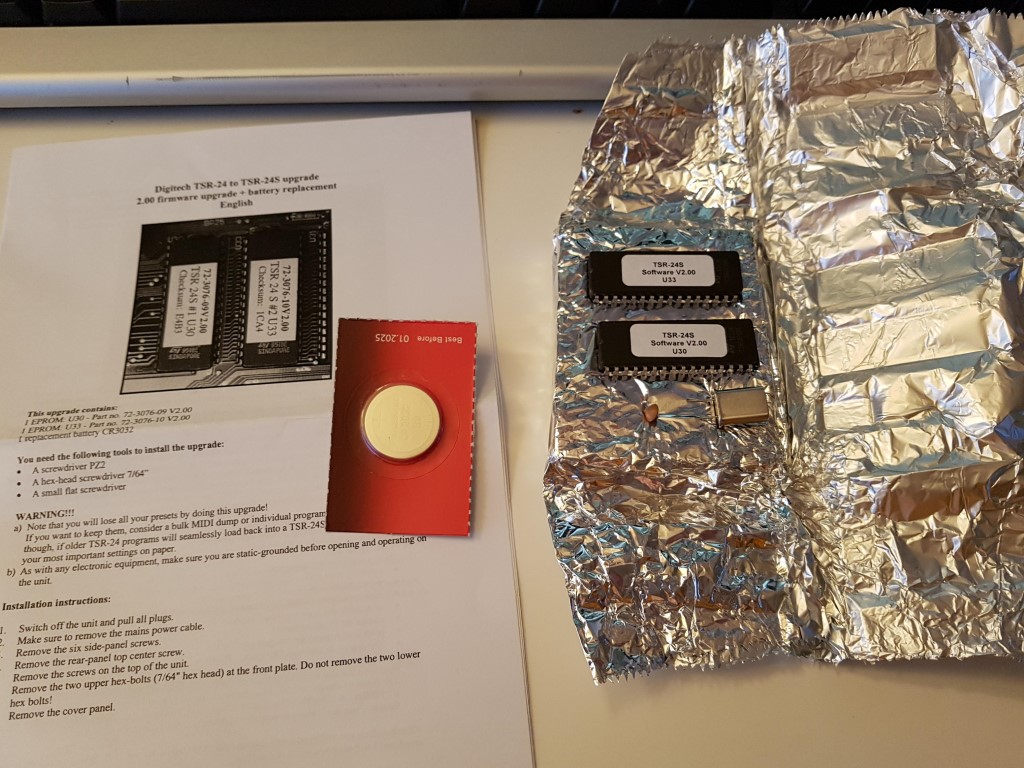

Via Necrotec.de heb ik een firmware upgrade setje aangeschaft.
Dat bestaat een 2 EPROM's, een verse backup batterij, en een nieuw kristal. met de laatste word de kloksnelheid verdubbeld van 10 naar 20 mHz.
Hiermee word de machine effectief een TSR-24S, en dat zou moeten resulteren in snellere response op commando's, meer presets, meer mogelijkheden en dergelijke. Ik zet er dan ook gelijk een nieuwe LCD in, en wat verse voedings elko's er ook nog bij.

[Ah!buis]

Hier ook maar weer eens mee verder. inmiddels een paar brackets van aluminium hoekprofiel gemaakt om de PCB's van de TDA7293 aan het koelblok te kunnen koppelen. anders had die alleen met de tab van het IC vastgezeten, en dat leek mij nou ook niet mechanisch een al te beste oplossing.

Wel zo stevig ja Met hangende pootjes klinkt ook niet zo goed

Dat bestaat een 2 EPROM's, een verse backup batterij, en een nieuw kristal. met de laatste word de kloksnelheid verdubbeld van 10 naar 20 mHz.
Hiermee word de machine effectief een TSR-24S, en dat zou moeten resulteren in snellere response op commando's, meer presets, meer mogelijkheden en dergelijke. Ik zet er dan ook gelijk een nieuwe LCD in, en wat verse voedings elko's er ook nog bij.

Ja ja, snel sneller, kapot
Met die hoge kloksnelheid zouden sommige chips wel 's te heet kunnen worden (koelvin erop plakken als je merkt dat er een, of meerdere te warm zijn).
Mooi dat de Eproms in een voetje zitten.Ooit 's in zo'n Japanse Syntesiser (weet niet meer welke, er zat een 80286 µP in) gekeken om die dingen uit te lezen voor als het mis zou gaan, vergeet het maar dubbelzijdige print en ingesoldeerd .
Vergeet de kat niet te voeren
Anne

[ray5150]

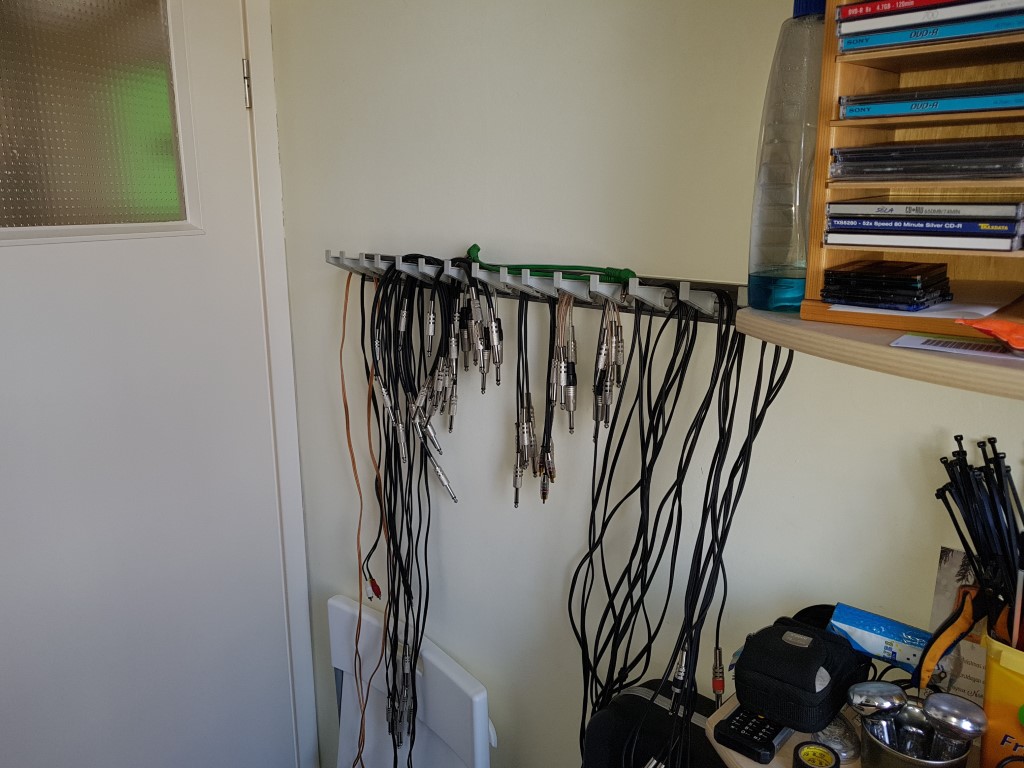

Vanmiddag eens even tijd gevonden om een zogenaamd "kabel ophang rackje" (ja, die bestaan echt) op de wand te monteren.
Erg praktisch om een hoop kabels op te bergen. nogmaals dank aan pvanlingen hiervoor.

Ook weer een nieuw speeltje erbij, een AKG Y500 hoofdtelefoon. op zich niet mijn eerste keus, maar iets met een gegeven paard. vrouwlief had onlangs haar telefoon abonnement verlengd, en kreeg daar deze als promotie bij. beetje veel tierelantijen erop. bleutooth en dergelijke. werkt perfect draadloos op de telefoon. daar niet van...

In de studio op de mengtafel aansluiten is dat echter een ander verhaal. er zit een "gewone" kabel bij, dat is echter een 4 polige.
De Soundcraft heeft wel een ingebouwde hoofdtelefoon versterker (ja, die werkt goed en is getest) maar heeft uitgang op 6.3 mm stereo.
daar heb ik welliswaar verloopstekkers voor naar 3.5 mm. er komt geluid uit, maar klopt van geen kanten. geen mono, geen stereo, maar of je het verschil tussen de twee stereo kanalen van elkaar afgetrokken hoort. nogal bevreemdend klinkt het.
Ik vermoed dat het 4 polige systeem roet in het eten gooit. even een andere kabel erin prikken gaat zo maar niet, want het chassisdeel in de hoofdtelefoon is zelf ook 4 polig en slechts 2.5 mm.

Denk dat ik maar eens moet gaan experimenteren met een zelfgemaakte verloopkabel van 4 polig 2.5mm naar 3 polig op 6.3 mm.

[ray5150]

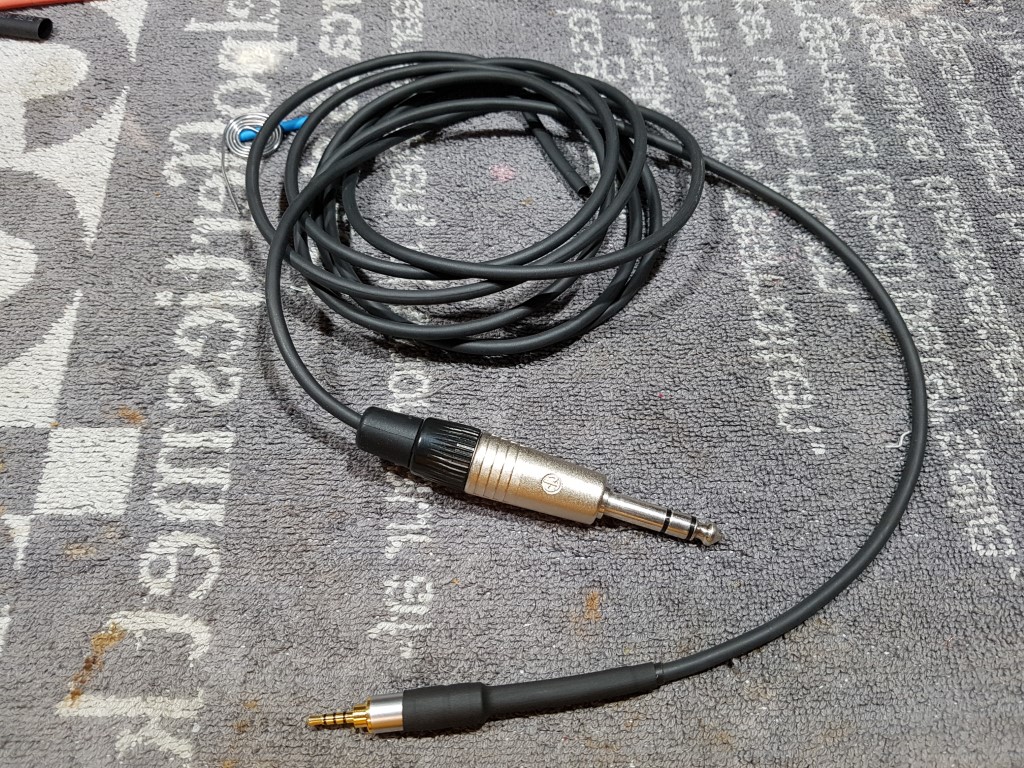

Denk dat ik maar eens moet gaan experimenteren met een zelfgemaakte verloopkabel van 4 polig 2.5mm naar 3 polig op 6.3 mm.

Het duurde even voordat het benodigde stekkertje binnen was. (ebay)
Maar dit probleempje is ook weer getackeld.

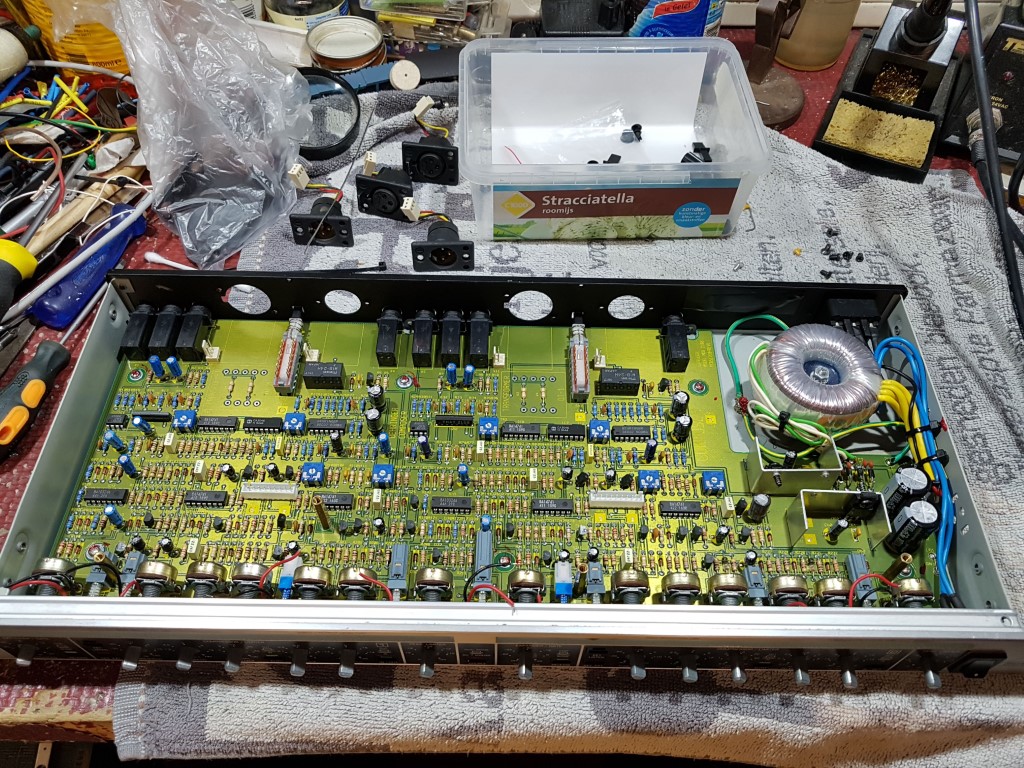

En ondertussen ook wat tijd gevonden om de Behringer compressor te recappen.
Denk dat die een stuk prettiger zal werken en klinken nu hij verse BC en Nippon elco's aan boord heeft.
(er zat eerst een of ander dubieus Chinees merk in verwerkt.)
Het waren er "maar" een stuk of 25, het uitbouwen en weer terug monteren van de PCB was meer werk.
